Advanced Object Detection 2

1. YOLO v4

1.1 Overview

Background

• Object Detection에서 사용하는 최신 방법들을 소개 및 실험

    • Object Detection model을 디자인하거나 향상 할 수 있는 아이디어 다양

• 최신 Detection에서 정확도는 크게 향상시켰지만, 많은 양의 GPU를 필요

• 실시간 요구하는 task에 부적합

    • Ex) 자율주행

• 다른 detector들 보다 빠르면서 정확도가 높음

=> 빠르면서 정확도가 높은 detector가 요구되고있음



Contribution

• 하나의 GPU에서 훈련할 수 있는 빠르고 정확한 Object detector

• BOF, BOS 방법들을 실험을 통해서 증명하고 조합을 찾음

    • BOF (Bag of Freebies) : inference 비용을 늘리지 않고 정확도 향상시키는 방법, Training에서 비용이 조금 더 들어간다

    • BOS (Bag of Specials) : inference 비용을 조금 높이지만 정확도가 크게 향상하는 방법

• GPU 학습에 더 효율적이고 적합하도록 방법들을 변형



1.2 Related work

Object Detection Model

- Backbone

    ▪ GPU platform : VGG, ResNet, ResNext, DenseNet, …

    ▪ CPU platform : SqueezeNet, MobileNet, ShuffleNet, …



- Neck

    ▪ Additional blocks: SPP, ASPP, …

    ▪ Path-aggregation blocks: FPN, PAN, NAS-FPN, BiFPN …

- Head

    ▪ Dense Prediction(one-stage) : RPN, YOLO, SSD, RetinaNet, CornerNet, FCOS, …

    ▪ Sparse Prediction(two-stage) : Faster-RCNN, R-FCN, Mask R-CNN, …





Bag of Freebies

Inference cost를 늘리지않는다 -> real time을 보장

세가지 카테고리로 나눌 수 있다

1) Data Augmentation

- 입력 이미지의 변화시켜 과적합(overfitting)을 막고, 다양한 환경에서도 강력해지는 방법

    ex) cutmix

           - 여러 이미지를 함께 사용하여 data augmentation 수행

           - 학습 이미지의 패치영역만큼 잘라내서 다른 학습 이미지에 붙여 넣고

                    ground truth 라벨도 패치 영역만큼 비율로 섞는 방법



2) Semantic Distribution Bias

- 데이터셋에 특정 라벨(배경)이 많은 경우 불균형을 해결하기 위한 방법

ex) focal loss



- Label smoothing

    • 라벨에 0 또는 1로 설정하는 것이 아니라 smooth하게 부여

    • Ex) 원래 0이었던 라벨을 0.1로 부여, 1이었던 라벨을 0.9로 부여

    • 모델의 overfitting 막아주고 regularization의 효과



3) Bounding Box Regression

 - Bounding box 좌표값들을 예측하는 방법(MSE)은 거리가 일정하더라도 IoU가 다를 수 있음

- IoU 기반 loss 제안 (IoU는 1에 가까울수록 잘 예측한 것이므로 loss처럼 사용 가능)



• GIoU

    • IoU 기반 loss

    • IoU가 0인 경우에 대해서 차별화하여 loss 부여

    • IoU의 거리를 고려



Bag of Specials

1) Enhance receptive field

- Feature map의 receptive field를 키워서 검출 성능을 높이는 방법

- SPP (Spatial Pyramid Pooling)

    - conv layer의 마지막 feature map을 고정된 크기의 grid로 분할해 pooling하여 고정된 크기의 벡터 출력



2) Attention Module

둘다 Featuremap에 Attention정보가 추가됨 -> context관점에서 중요한 featuremap에 집중할 수 있게한다



3) Feature Integration

- Feature map 통합하기 위한 방법으로 Neck과 동일



4) Activation Function

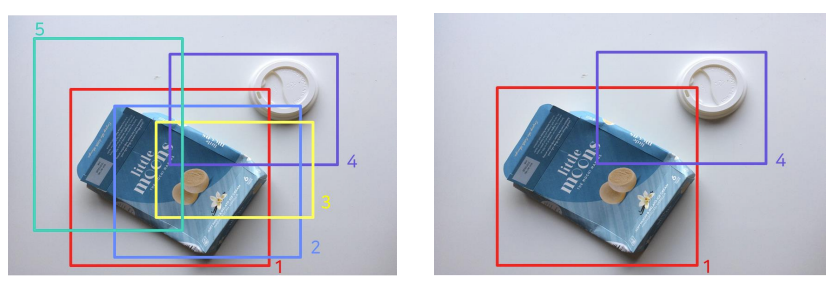

5) Post-processing Method

- 불필요한 Bbox 제거하는 방법

최종결론

BoF and BoS for YOLOv4 backbone

- Activations : ReLU, leaky-ReLU, parametric-ReLU, ReLU6, SELU, Swish, or Mish

- Bounding box regression loss : MSE, IoU, GIoU, CIoU, DIoU

- Data augmentation : CutOut, MixUp, CutMix

- Regularization method : DropOut, DropPath, Spatial DropOut, DropBlock

- Normalization : Batch Normalization (BN), Cross-GPU Batch Normalization (CGBN or SyncBN), Filter Response Normalization (FRN), Cross-Iteration Batch Normalization (CBN)

- Skip-connections : Residual connections, Weighted residual connections, Multi-input weighted residual connections, Cross stage partial connections (CSP)

- Others : label smoothing

1.3 Selection of Architecture

Detector의 디자인 고려사항

• 작은 물체 검출하기 위해서 큰 네트워크 입력 사이즈 필요

• 네트워크 입력 사이즈가 증가함으로써 큰 receptive field 필요 → 많은 layer를 필요

• 하나의 이미지로 다양한 사이즈의 물체 검출하기 위해 모델의 용량이 더 커야 함

    → 많은 파라미터 필요



Cross Stage Partial Network (CSPNet)

• 정확도 유지하면서 경량화

• 메모리 cost 감소

• 다양한 backbone에서 사용가능

• 연산 bottleneck 제거



기존 Densenet에서의 CSPNET



YOLOv4의 CSPDenseNet

input channel을 전부 사용하지않고 절반을 사용

gradient information 많아지는것을 방지



Additional Improvements

새로운 data augmentation 방법

    • Mosaic

    • Self-Adversarial Training (SAT)

기존 방법 변형

    • modified SAM

    • modified PAN

    • Cross mini-Batch Normalization (CmBN)



2. M2Det

2.1 Overview

Feature pyramid 한계점

• Backbone으로부터 feature pyramid 구성

    ▪ Classification task를 위해 설계된 backbone은 object detection task를 수행하기에 충분하지 않음

    ▪ Backbone network는 single-level layer로, single-level 정보만 나타냄

    ▪ 일반적으로, low-level feature는 간단한 외형을, high-level feature는 복잡한 외형을 나타내는데 적합합니다.

FPN은 multi scale이지만 멀리있는 신호등과 멀리있는 사람을 구분하기는 힘들다

사람이 더 복잡한 외형을 지니고 있기때문에 high level feature가 필요됨



level이 높아질수록 복잡한 외형을 갖는 객체를 더 잘 포착한다



그렇기때문에 M2Det에서는

- Multi-level, multi-scale feature pyramid 제안 (MLFPN)

- SSD에 합쳐서 M2Det이라는 one stage detector 제안



2.2 Architecture



FFM : Feature Fusion Module

- FFMv1 : base feature 생성

- Base feature : 서로 다른 scale의 2 feature map을 합쳐 semantic 정보가 풍부함

TUM : Thinned U-shape Module

• Encode-decoder 구조

• Decoder의 출력 : 현재 level에서의 multi-scale features

FFM : Feature Fusion Module

- FFMv2 : base feature와 이전 TUM 출력 중에서 가장 큰 feature concat

- 합쳐준 feature는 다음 TUM의 입력으로 들어감

SFAM : Scale-wise Feature Aggregation Module

- TUMs에서 생성된 multi-level multi-scale을 합치는 과정

- 동일한 크기를 가진 feature들끼리 연결 (scale-wise concatenation)

- 각각의 scale의 feature들은 multi-level 정보를 포함

- Channel-wise attention 도입 (SE block)

- 채널별 가중치를 계산하여 각각의 feature를 강화시키거나 약화시킴



8개의 TUM 사용

    ▪ 출력 : 6개의 scale features

Detection Stage

    ▪ 6개의 feature마다 2개의 convolution layer 추가해서 regression, classification 수행

    ▪ 6개의 anchor box 사용

    ▪ Soft-NMS사용



3. CornerNet

Anchor Box의 단점

• Anchor Box의 수가 엄청나게 많음

    • Positive sample(객체)가 적고, 대부분이 negative sample(배경) → class imbalance

• Anchor Box 사용할 때 하이퍼파라미터를 고려해야함

    • Anchor box 개수, 사이즈, 비율

3.1 Overview

CornerNet

- Anchor Box가 없는 1 stage detector

    • 좌측 상단(top-left), 우측 하단(bottom-right)점을 이용하여 객체 검출

- Center(중심점)이 아니라 Corner(모서리) 사용하는 이유

    • 중심점을 잡게 되면 4개의 면을 모두 고려해야하는 반면, corner을 사용하면 2개만 고려

3.2 Architecture

Heatmaps

- H,W,C의 featuremap

- c는 category의 개수



Embeddings

- top left와 bottom right를 mapping하기 위해 사용

- Embedding vector거리가 가까우면 같은 객체를 담당



Offsets

- 이미지가 conv연산할때 downsampling upsampling등으로 소수점 상실이 발생한다

- 작은값의 상실은 작은 boundingbox에는 큰 영향을 끼치는데 이를 조정하기위해 사용



Hourglass Network

- Human pose estimation task에서 사용하는 모델

- Global, local 정보 모두 추출 가능

- Encoder-Decoder 구조

    - Encoder : 입력으로부터 특징 추출

    - Decoder : Reconstruct



1) Encoding Part

• Feature 추출 : convolution layer + maxpooling layer

• 별도의 branch로 convolution 진행해서 스케일마다 feature 추출 (upsampling 과정에서 조합)

 CornerNet에서는 maxpooling 대신 stride 2 사용, 스케일 5번 감소

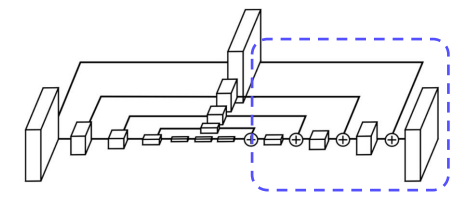

2) Decoding Part

• Encoder 과정에서 스케일별로 추출한 feature 조합

• Upsampling 과정에서는 Nearest Neighborhood Sampling, feature조합에서는 element-wise addition 사용

Prediction module

▪ 2개의 heatmap을 통해서 예측 (top-left, bottom-right)

▪ H x W x C로 구성 (C = #of category)

▪ 각 채널은 클래스에 해당하는 corner의 위치를 나타내는 binary mask



Detecting Corner

- 2개의 heatmap을 통해서 예측 (top-left, bottom-right)

    ▪ H x W x C로 구성 (C = #of category)

    ▪ 각 채널은 클래스에 해당하는 corner의 위치를 나타내는 binary mask

- 모든 negative 위치(location)를 동일하게 패널티 주는 것 x

- Positive location 반지름 안에 들어오는 negative location들은 패널티를 감소시킴

    • 반지름은 물체의 크기에 따라 결정

    • 거리에 따라 패널티 감소

ex_ top_left를 구할 때 해당px만 1을 주고 나머지는 0으로 표기한다 이렇게되면 0에대해서는 전부 같은 loss를 주게되는데 이렇게 하지않고 focal loss를 변형하여 사용한다



Focal loss 변형

    ▪ 정답에 근접한 예측값은 낮은 loss부여



- Convolution를 통과하면서 heatmap에 floating point loss 발생

- Heatmap에서 이미지로 위치를 다시 mapping 시킬 때 차이 발생

- Offset을 사용하여 예측한 위치를 약간 조정

- Smooth L1 loss 사용

Grouping corner

- 코너에는 특징적인 부분이 없음

- 코너를 결정하기 위해서 corner pooling 과정 필요

- topleft코너에 어떤 특징점이없고 그냥 배경위에 점을 찍었다

- 코너에 객체에대한 정보를 집약시켜줘야하는데 이 방법을 coner pooling이라함



각 객체를 담고있는 featuremap의 max값이 코너값이된다



3.3 Follow-up

CenterNet

- Keypoint heatmap을 통해 중심점(center)예측

- Center사용하여 단 하나의 anchor box생성

- Keypoints grouping 과정이 필요 없어 시간 단축

- NMS 과정 x

FCOS

- 중심점으로부터 바운딩 박스의 경계까지의 거리 예측

- FPN을 통해 multi-level 예측
