FCN의 한계를 극복한 model 2 성능적인 측면에서의 극복

1.ReceptiveField를 확장시킨 models

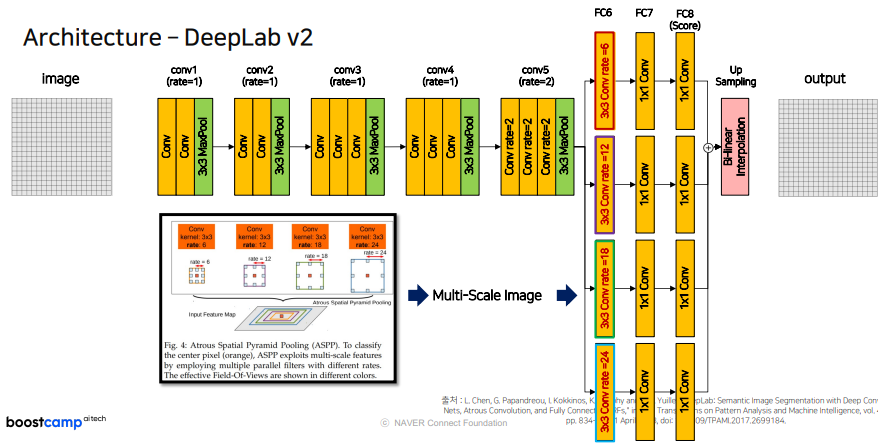

1.1DeepLabv2

DilatedNet에서 영감을받아 앞부분 encoder는 같지만 decoder부분에서 4개의 가지를 만들어 sum을 사용해 변화를줌

rate가 큰 부분은 큰 오브젝트를 잘 포착해 내기위해 사용

FC6,7,8부분을 해당 논문에서 ASPP라고 부름



각 Conv block마다 실행해주는 것들이 다르지만 공통적으로 size를 맞춰준다

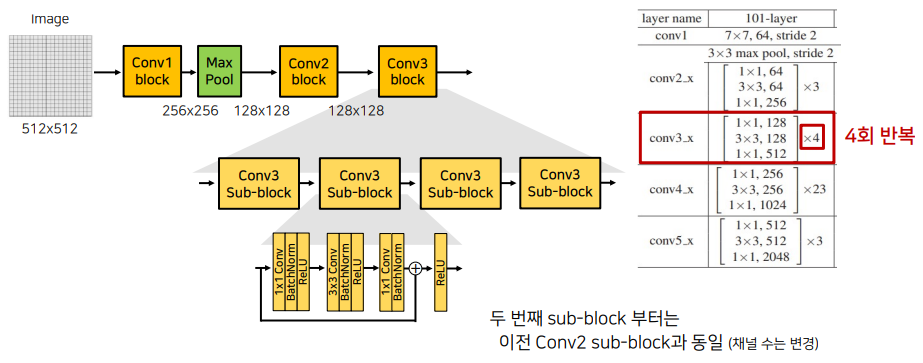

ex) conv3_block

conv3_block은 4개의 sub block으로 구성되어 있고, 같은 conv3_block의 sub block 4개도 다르게 구성되어있는

block이 존재한다

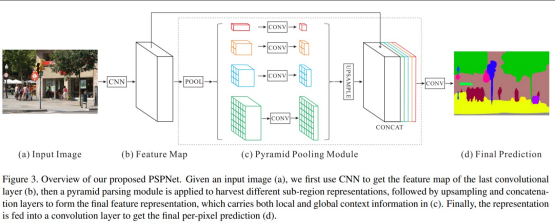

1.2PSPNet

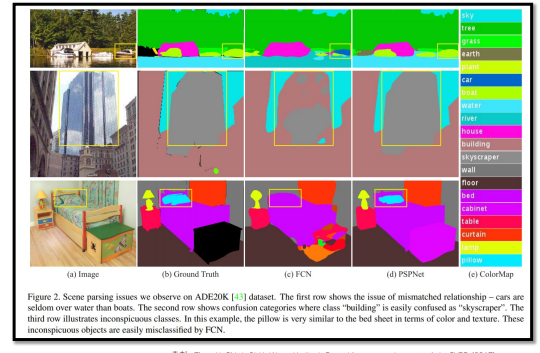

PSPNet은 다음 세가지 문제점을 제기하며 등장했다.

1) MismatchedRelationship

- 외형이 비슷한 물체끼리는 잘 예측하지 못함 (차,보트)

2) ConfusionCategories

- building과 skyscrapper를 구분하지못함

3) InconspicuousClasses

- 작은 물체는 작기 힘들다

FCN은 maxpool을 사용해서 줄였기때문에 큰 receptive field가 사용되었을 것이다.

그런데 왜 객체간의 관계를 제대로 이해하지 못했을까?

이론적인 receptive field 사이즈와 실제적인 receptive field사이즈가 pooling이 진행될수록 차이를 보였다.

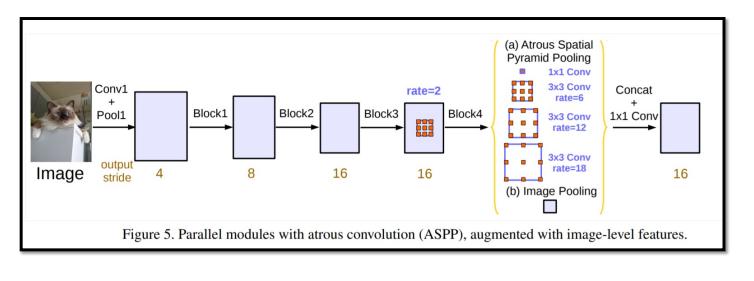

1.3 DeepLab v3

ASPP처럼 여러개의 branch를 따서 마지막에 sum대신 concat해주는 형태

1.4 DeepLab v3+

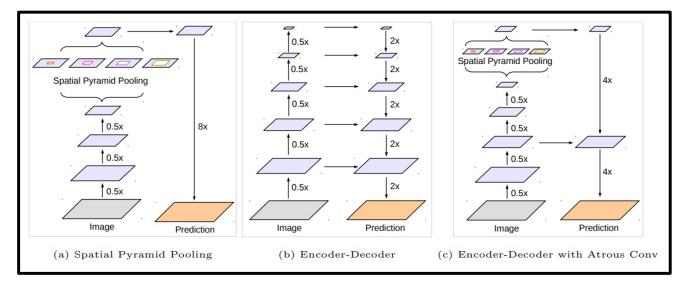

v3에서 v3+로 넘어올 때 Encoder Decoder 구조를 사용함



기존 DeepLab은 ASPP를 적용해서 결과를 만들어서 concat이나 summation을 취해주고 8배,16배로 bilinear를 취해서 결과를 냈다





v3+는 skip connection을 같이 활용함

Encoder에서 spatialdimension의 축소로 인해 손실된 정보를 Decoder에서 점진적으로 복원

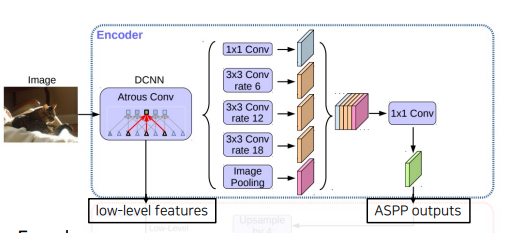

1) Encoder

- 수정된 Xception을 backbone으로 사용

- Atrous separableconvolution을 적용한 ASPP모듈 사용

- Backbone내 low-levelfeature와 ASPP모듈 출력을 모두 decoder에 전달

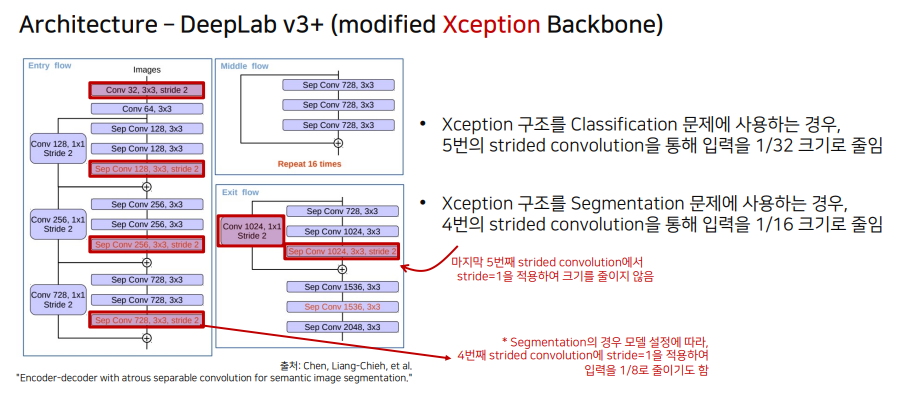

1-1 Modified Xception Backbone

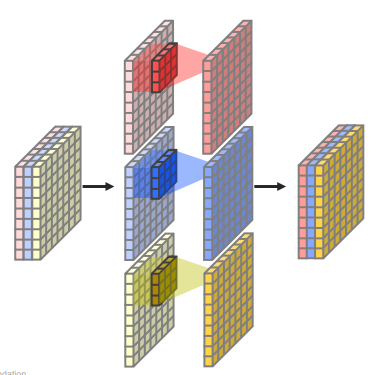

- depthwise convolution을 사용

-> 각 채널마다 다른 filter를 사용하여 convolution 연산 후 결합

(input channel과 group을 동일한 값을 사용하여 구현가능)



- pointwise convolution

-> 1x1 conv를 의미한다 (kernelsize=1 사용)



depthwise conv + pointwise conv = depthwise separable convolution

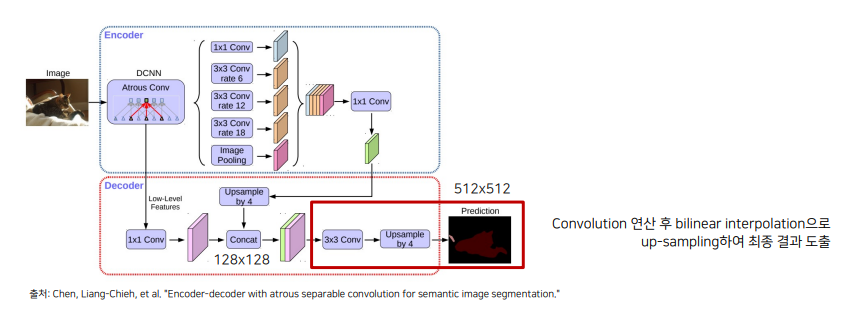

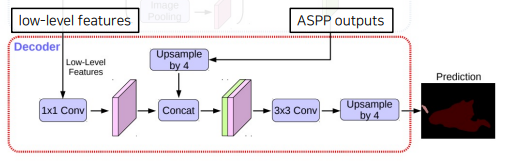

2) Decoder

- ASPP모듈의 출력을 (bilinear)up-sampling하여 low-levelfeature와 결합

- 결합된 정보는 convolution연산 및 up-sampling되어 최종 결과 도출

- 기존의 단순한 up-sampling연산을 개선시켜 detail을 유지하도록 함



Architects 정리

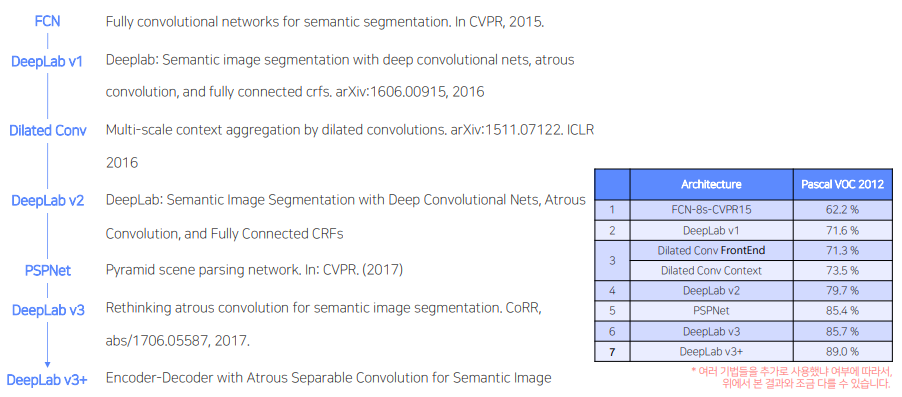

1.5 DeepLabv1부터 DeepLab v3+까지 정리



2.결론

2.1 정리

FCN의 한계를 극복했던 모델

1) DeconvNet,  SegNet

- Encoder와 Decoder를 대칭시킴

- upsampling기법으로  unpooling을 사용한다

    - 위치의 indices를 저장하여 이용

- 깊어질수록 더 자세한 구조적인 모습이 보인다

- SegNet은 내부의 FcLayer를 줄여 파라미터수를 줄여서 realtime에 사용할 수 있게함

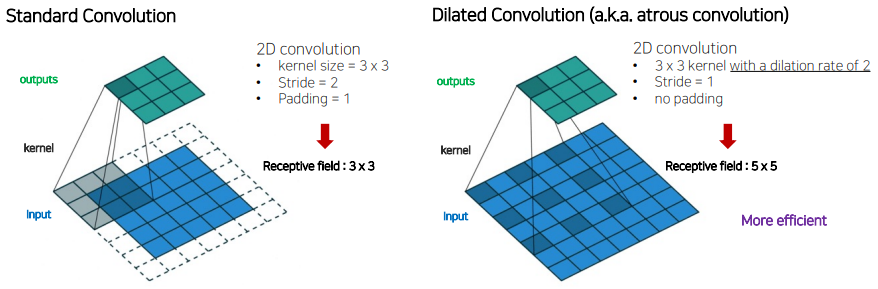

2) Dilated convolution

- 이미지의 크기는 많이 줄이지 않고 파라미터수는 유지하고 receptive field는 넓히는 방법

이를 사용한 첫 논문이 DeepLab v1이다

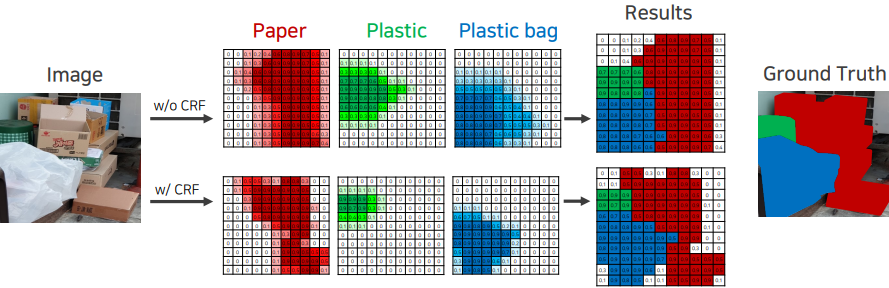

3) CRF

DeepLab만 사용했을경우 성능이 그렇게 좋지는 않아서 Dense CRF를 이용한 후처리를 사용



4) Dilated Net

- 중간에 maxpooling을 제거한 부분과 upsampling과정에서 deconv를 사용하였음



5) DeepLab v2

- Average pooling을 제거하고 ASPP라는 개념을 추가하여 각기 다른 rate을 가지는 Dialte convolution을 적용하여 summation을 적용

- VGG16 backbone대신 ResNet을 사용



6) PSPNet

- FCN의 3가지 문제점을 제기하고 나옴

- Global Averagepooling을 사용한다

- 각기 다른 크기를 갖는 4개의 Averagepooling과 GlobalAveragepooling을 사용하여 서로 다른 영역을 캐치할 수 있게 함



7) DeepLab v3

- 위에서 성공적인 실험을 거둔 GlobalAveragepooling과 기존의 ASPP를 같이 적용하여 사용

- 기존에는 summation을 했지만 여기선 concat을 사용



8) DeepLab v3 +

- Encoder - Decoder로 구성

- Modified Xception backbone을 사용

- low level의 feature와 ASPP의 feature를 같이 결합하여 사용
