High Performance를 자랑하는 Unet 계열의 모델들

1. U-Net

1.1 U-Net Intro

Unet은 의료계열에서의 문제 상황을 해결하기 위해 나왔지만 구조가 좋아서 다방면에서 사용됨



1) 의료계열에서의 문제점

- cell segmentation의 경우 같은 클래스가 인접해있는 셀에 구분이 잘 되지 않을 수 있음

- 개인정보 등으로인해 데이터가부족함

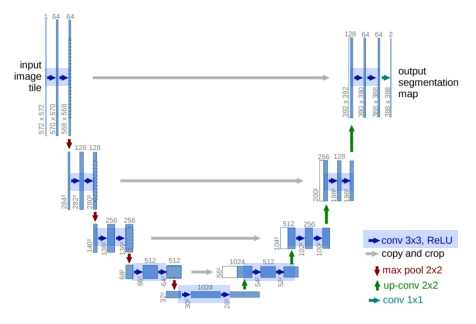

1.2 U-Net Architecture(구조)

1) Contracting Path: 이미지 추출

• (3x3convolutionNetwork+BN+ReLU)X2

• Nozero-padding으로 patch-size감소

• 2x2Maxpooling(stride=2)

• FeatureMap의 크기가 절반으로 감소

• Maxpooling이후 채널 수 2배 증가



2) ExpandingPath:localization을 가능하게 함

• 2x2Up-Conv사용 (Transposed Convolution)

• FeatureMap크기가 2배 증가

• 채널의 수를 절반으로 감소 ( 1/2 배 )

• Contracting 에서 얻은 FeatureMap과 Concat진행

• skipconnection을 할 때 input size(resolution)가 맞지 않은 경우가 생기는데 왼쪽부분에서 가운데를 crop하여 맞춰준다



UNet의 장점

1) Encoder가 확장함에 따라 채널의 수를 1024까지 증가시켜 좀 더 고차원에서 정보를 매핑

2. 각기 다른 계층의 Encoder의 출력을 Decoder와 결합시켜서 이전 레이어의 정보를 효율적으로 활용



1.3 U-Net 에 적용된 Techniques

1) Data Augmentation

- RandomElasticdeformations: 조금 꾸겨져보이게하거나 찌그러지게 보임

2) Pixel wise loss weight를 계산하기 위한 weightmap사용

- 같은 클래스를 가지는 인접한 셀을 분리하기 위해 해당 경계부분에 가중치를 제공



1.4 한계점

• U-Net은 기본적으로 깊이가 4로 고정됨

    • 데이터셋마다 최고의 성능을 보장하지 못함

    • 최적 깊이 탐색 비용 ↑

• 단순한 SkipConnection

    • 동일한 깊이를 가지는 Encoder와 Decoder만 연결되는 제한적인 구조

2. U-Net++

2.1 U-Net++ Intro



위의 한계점을 극복하기 위해 나옴

• Encoder를 공유하는 다양한 깊이의 U-Net을 생성

    • Encoder )*+,- . "

• Skip Connection을 동일한 깊이에서의 FeatureMaps이 모두 결합되도록 유연한 FeatureMap생성

2.2 DenseSkipConnection/Ensemble /DeepSupervision

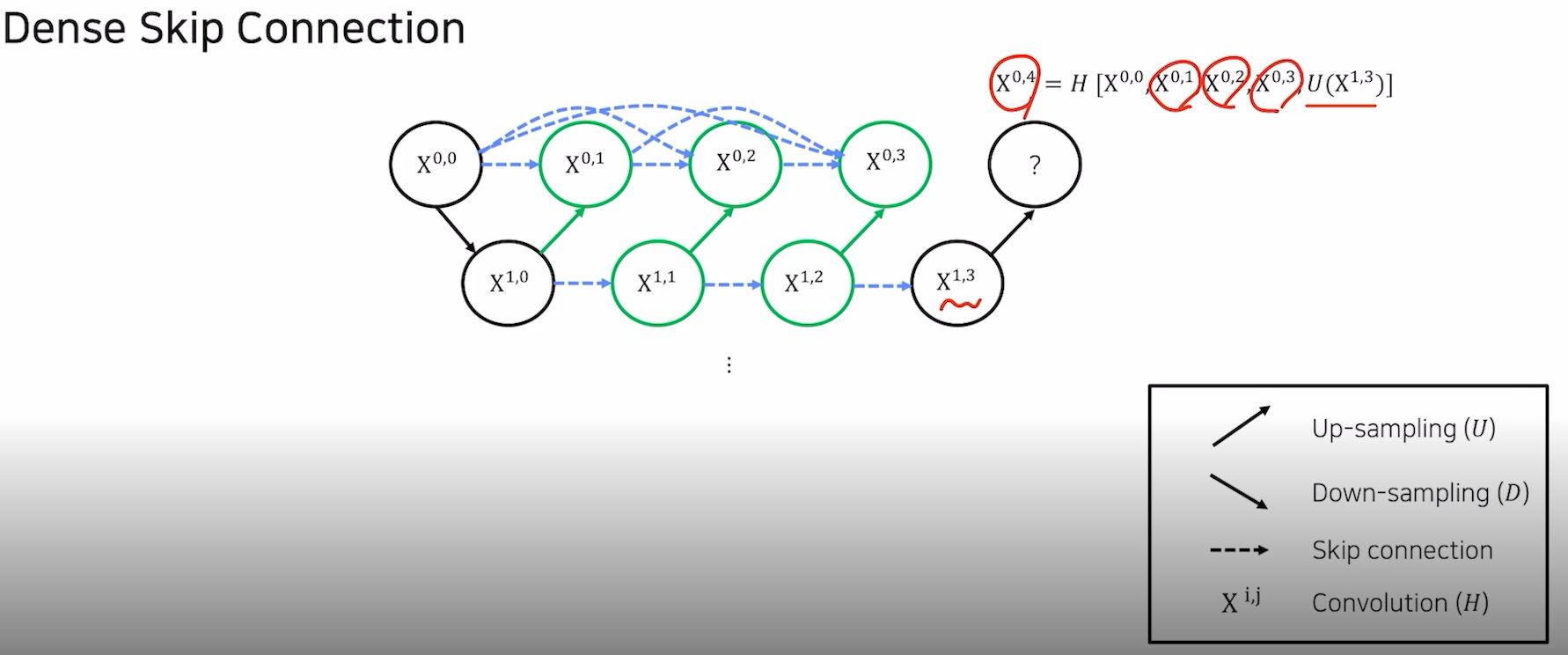

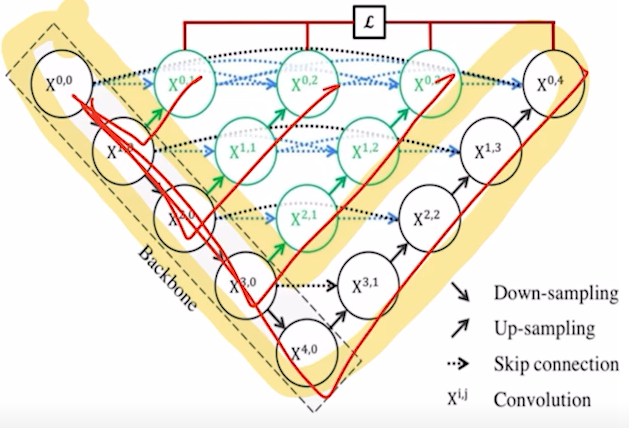

1) Dense Skip Connection

- skip connection을 기존에는 같은 레벨에있는 X0,0만 사용했지만, 여기서는 앞선 모든 부분을 활용한다

2) Ensemble

- 기존 Unet의 앙상블된 모델과 비교해봤을때 성능이 더좋음

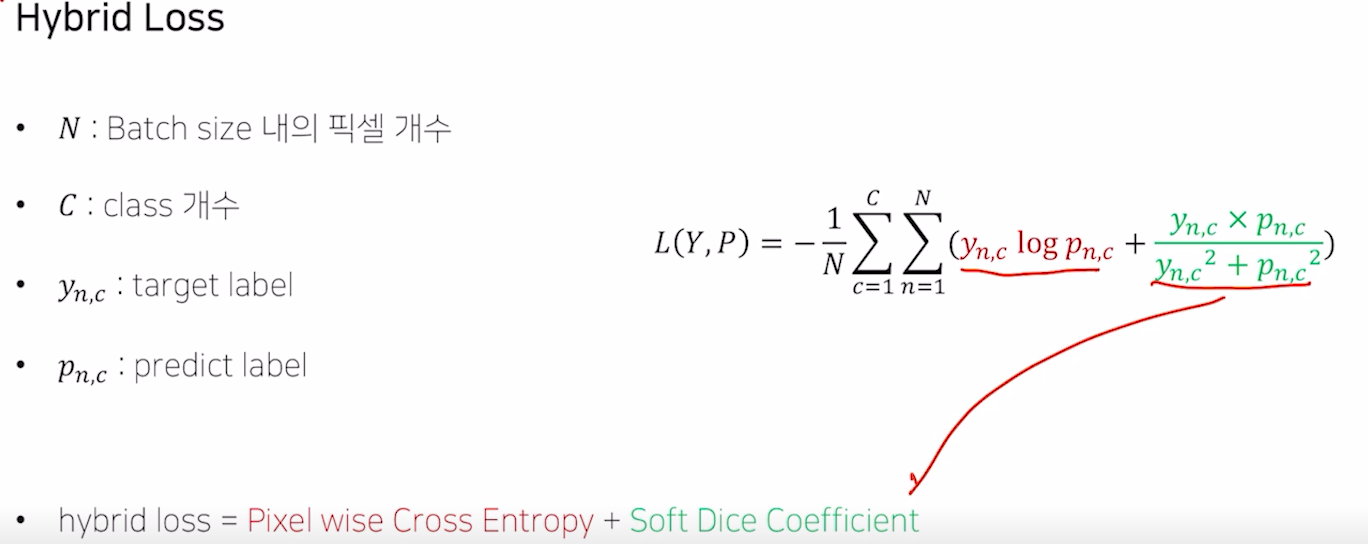

3) Hybrid Loss

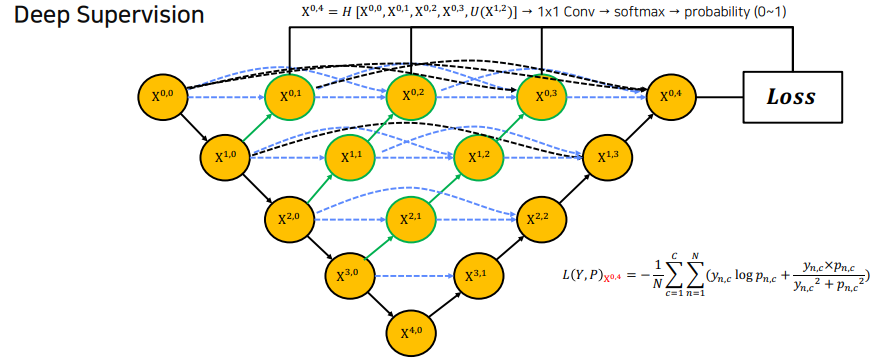

4) Deep Supervision

- x0,0 x0,1 x0,2 x0,3 x0,4에 대한 loss를 위의 hybrid loss로 각각 구하고 결과값인 4개의 loss를 평균내서 사용한다



2.3 한계점

• 복잡한 Connection으로 인한 Parameter↑

• 많은 Connection으로 인한 Memory↑

• Encoder-Decoder사이에서의 Connection이 동일한 크기를 갖는 Featuremap에서만 진행됨

• 즉,FullScale에서 충분한 정보를 탐색하지 못해 위치와 경계를 명시적으로 학습하지 못함



3. U-Net3+



3.1 U-Net,U-Net++의 한계점

• U-Net에서의 decoder를 구성하는 방법은 같은 level의 encoderlayer로 부터 featuremap을 받는 simpleskipconnection 사용

• U-Net++에서는 nested and dense skipconnection을 사용하여 encoder­decoder사이의 semanticgap을 줄임

     • 복잡한 connection으로 인한 parameter↑

     • 많은 connection으로 인한 memory↑

     • 성능이 좋아졌음에도 불구하고 fullscale에서 충분한 정보를 탐색하지 못해 예측하려는 위치와 경계를 명시적으로          학습하지 못함

3.2 U-Net3+에 적용된 Techniques

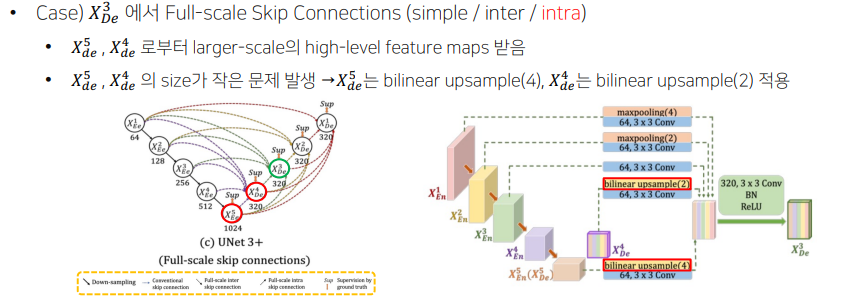

Full-scaleSkipConnections:(conventional +inter+ intra)skipconnection

• decoder의 featuremap구성 방법

     • conventional: encoderlayer로부터 same-scale의 featuremaps받음

     • inter: encoderlayer로부터 smaller-scale의 low-levelfeaturemaps 받음

         • 풍부한 공간 정보를 통해 경계 강조

     • intra: decoderlayer로부터 larger-scale의 high-levelfeaturemaps 받음

         • 어디에 위치하는지 위치 정보 구현

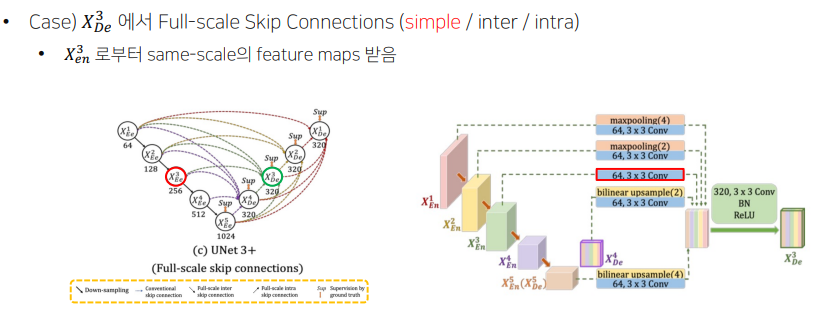

1) conventional

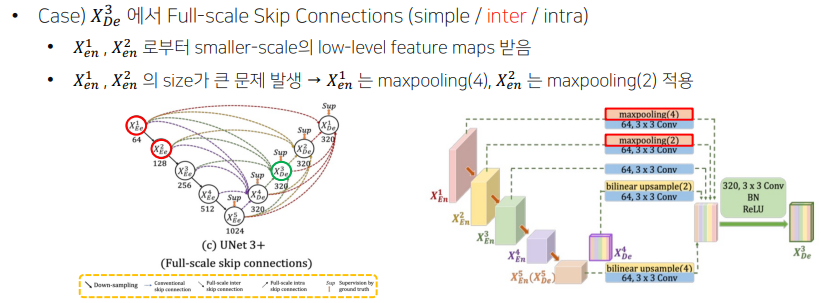

2) inter

3) intra



- parameter를 줄이기위해 decoder layer의 channel 수를 320으로 통일

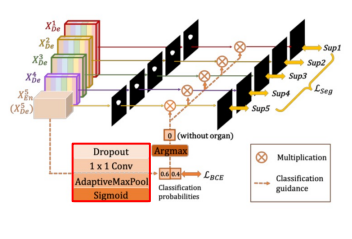

Classification-guidedModule(CGM)

• low-level layer에 남아있는 background의 noise발생하여,많은 false-positive문제 발생

    • 정확도를 높이고자,extraclassificationtask진행

    • high-levelfeaturemaps인 x_de_5 를 활용

        • Dropout,1x1Conv,AdaptiveMaxPool,Sigmoid통과

        • Argmax를 통해 Organ이 없으면 0,있으면 1으로 출력

        • 위 에서 얻은 결과와 각 low-layer마다 나온 결과를 곱

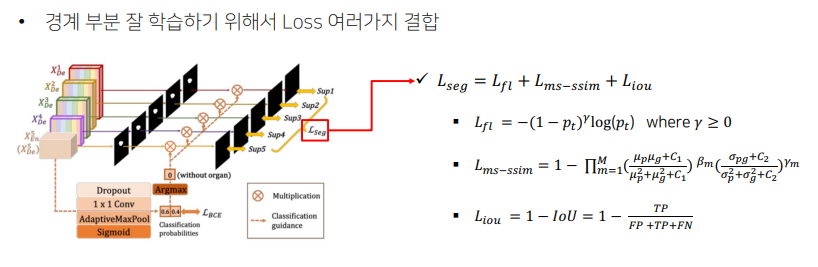

Full-scaleDeepSupervision(lossfunction)

- FocalLoss:클래스의 불균형 해소

- ms-ssimLoss:Boundary인식 강화

- IoU:픽셀의 분류 정확도를 상승





4. AnotherversionoftheU-Net

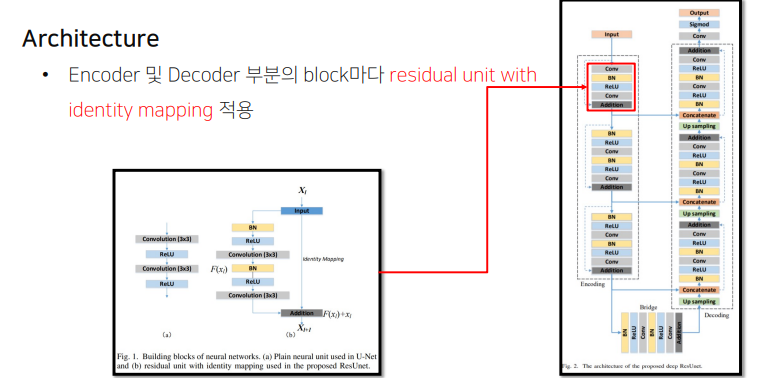

4.1 ResidualU-Net

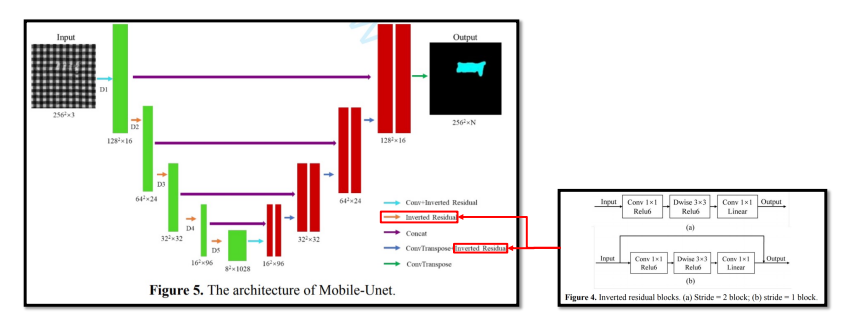

4.2 Mobile-UNet

- 모바일 넷을 백본으로 사용하여 더 빠르고 가볍게 제작

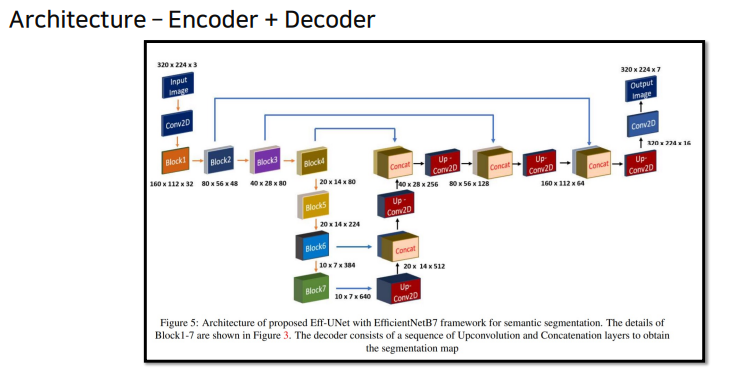

4.3 Eff-UNet

- efficientnet을 backbone으로 사용하여 높은 성능을 얻음



5. 결론

5.1 정리

1) U-Net

- Contracting Path를 통해 전반적인 특징을 추출

- Expanding Path는 localization을 가능하게 만들기 위해서 upsampling을 통해 concat을 하여 output의 segmentation을 만들어냄

- data augmentation - random elastic deformations를 적용

- 인접한 cell간에 경계부분을 명확하게 하기위해 weighted map을 생성해서 pixel wise loss에 가중치를 부여해줌

- 한계

     - simple 한 skip connection



2) U-Net ++

- depth 4개를 공유하는 모델

- 단순한 skip connection 해결을 위해 dense skip connection(이전의 모든 정보를 계속 결합)을 진행

- deep supervision ( 모든 loss를 평균내서 사용 )

- 한계

    - 너무 복잡한 구조로 parameter와 memory가 너무 많이 소요됨

    - 같은 scale에 대해서만 skip connection을 진행하기 때문에 full scale에 대해 충분한 정보를 탐색하지못함



3) U-Net 3+

-  Full-scale Skip Connections를 제안

    - conventional이라는 같은계층의정보

    - inter: 자기보다 더 큰 resolution을 가지는 정보

    - intra: 자기보다 더 low 한 resolution을 가지는 정보

- Full-scale Deep Supervision

    - L_f1

    - L_ms-ssim

    - L_iou

    - 세가지의 loss를 결합한 segmentation loss를 제안

- CGM

    - False Positive문제 해결을위해 CGM을 사용한 후처리 기법도 도입

4) Another Unit

- 다른 Backbone을 사용한 U-Net
